Nguyên lý hoạt động của các thiết bị trao đổi nhiệt
Thiết bị trao đổi nhiệt hoạt động dựa trên nguyên lý trao đổi nhiệt giữu 2 môi chất là môi chất nóng và môi chất lạnh. Mục đích cuối cùng là 2 môi chất sẽ trao đổi nhiệt và có nhiệt độ tiến gần nhau hơn, nghĩa là môi chất nóng sẽ giảm bớt nhiệt độ đi còn môi chất lạnh sẽ có nhiệt độ tăng lên để thu được nhiệt độ thích hợp đáp ứng nhu cầu sử dụng, sản xuất. Nhiệm vụ của các bộ trao đổi nhiệt là giúp có 2 môi chất này truyền và trao đổi nhiệt với nhay nhưng cũng đồng thời ngăn chặc sự tiếp xúc trực tiếp giữa 2 môi chất này.

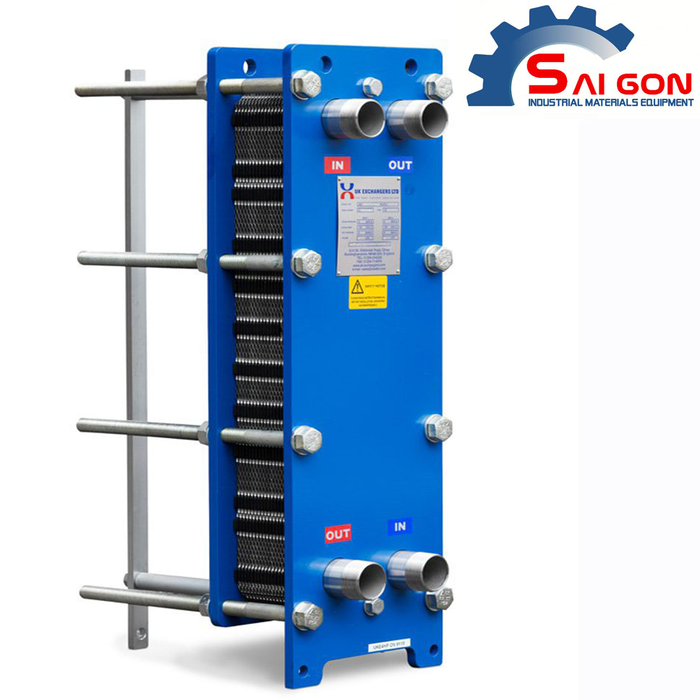

Cấu tạo của một bộ trao đổi nhiệt Sondex dạng tấm
Bộ thiết bị trao đổi nhiệt dạng tấm sondex chuẩn sẽ có cấu tạo gồm 3 bộ phận chính là bộ các tấm kim loại mỏng, gioăng cao su và hệ thống khung cố định. Thứ nhất là các tấm trao đổi nhiệt được làm bằng kim loại mỏng (AISI 304/316, titan, SMO, Hastelloy) chống ăn mòn. Các tấm trao đổi nhiệt này đều có thiết kế đặc biệt để khi ghép lại sẽ tạo thành một hệ thống mà ở đó môi chất nóng và môi chất lạnh sẽ được lưu thông tuần hoàn và xen kẽ nhau đồng thời cũng không tiếp xúc trực tiếp với nhau mà chỉ thực hiện quá trình trao đổi nhiệt. Tùy theo loại môi chất ( dầu, nước, nước mối,...) và kích thước các phần tử lẫn trong môi chất và ta lựa chọn cá tấm trao đổi nhiệt có kích thước và cấu trúc vật liệu phù hợp. Thứ hai là hệ thống vật liệu đệm ( hay thường gọi là gioăng cao su), bộ phận này có chức năng là đảm bảo độ kín khi kết nối các tấm kim loại với nhau giúp cho môi chất tuần hoàn trong hệ thống mà không tiếp xúc trực tiếp. Đồng thời cũng là để giúp cho việc tháo các tấm kim loại ra để vệ sinh, bảo trì một các dễ dàng. Với vật liệu sử dụng chủ yếu là cao su tổng hợp, EPDM-Ht, NBR-HT, Viton. Bộ phận này có thể chịu được nhiệt độ lên đến 180 độ C. Chính vì vậy bộ trao đổi nhiệt dạng ghép tấm thường được sử dụng phổ biến để trao đổi nhiệt độ giữa các môi chất có nhiệt độ dưới 180 độ C. Bộ phận thứ 3 là hệ thống khung cố định, các tấm trao đổi nhiệt sau khi được ghép nối với nhau bằng hệ thống vật liệu đệm sẽ được cố định trên hệ thống khung đỡ và bu lông cứng chắc để đảm bỏ độ ổn định và đảm bảo hiệu suất của bộ trao đổi nhiệt khi hoạt động.
Các thông số kỹ thuật của một bộ trao đổi nhiệt tiêu chuẩn Sondex
+ Vật liệu tấm trao đổi nhiệt: Tấm trao đổi nhiệt của chúng tôi cung cấp với đầy đủ các loại vật liệu phù hợp với từng đặc tính ăn mòn của môi chất như AISI304, AISI316, TITAN, HASTELLOY (SMO254) …và các độ dày của tấm khác nhau: 0.4mm. 0.5mm, 0.6mm, 0.7mm, 0.8mm, 0.9mm
+ Vật liệu đệm: đầy đủ các loại vật liệu như EPDM-HT, NBR-HT, Viton phù hợp với nhiều nhiệt độ và đặc tính hóa học của nhiều loại lưu chất khác nhau.
+ Vật liệu khung: khung thép không gỉ, sơn tĩnh điện chống ăn mòn nên cực kỳ bền chắc. Đạt tiêu chuẩn về xây dựng châu âu FEA và PED 2014/68/EU (EN13445) và ASME.
+ Đường kính ống kết nối lưu chất: DN25 đến DN 600
+ Chiều dài tấm trao đổi nhiệt tùy chỉnh lên tới 5,5m
+ Tốc độ dòng chảy lên tới 7200 m3/ giờ (31 700 gpm)
+ Áp suất làm việc đạt tới 35 bar (500psi)
+ Nhiệt độ làm việc từ - 20 độ C lên đến 180 độ C.
Series bộ trao đổi nhiệt dạng tấm Sondex
SonderLock, Hang-On, SonderSnap, and Glue
S4A
S7A
S8
S9A
S14A
S15
S16
S17
S19
S20
S21
S22
S4-A
S7-A
S-8
S9-A
S14-A
S-15
S-16
S-17
S-19
S-20
S-21
S-22
S8-A
S19-A
S20-A
S21-A
S30
S31A
S35
S37
S38
S39
S41
S42
S43
S44A
S47
S50
S58
S-30
S31-A
S-35
S-37
S-38
S-39
S-41
S-42
S-43
S44-A
S-47
S-50
S-58
S41-A
S43-A
S60
S61
S62
S63
S64
S65
S72
S81
S85
S86
S-60
S-61
S-62
S-63
S-64
S-65
S-72
S-81
S-85
S-86
S100
S110
S120
S121
S130
S145
S152
S188
S200
S201
S-100
S-110
S-120
S-121
S-130
S145
S-152
S-188
S-200
S-201
Sonder SF Series
SF25A
SF53
SF123
SF160
SFD13
SFD22
SFD35
SFD131
SFD229
SF25-A
SF-53
SF-123
SF-160
SFD-13
SFD-22
SFD-35
SFD-131
SFD-229
Tại sao nên chọn bộ trao đổi nhiệt của Sondex?
Ưu điểm của Sondex PHE
Bộ trao đổi nhiệt dạng tấm Sondex là lựa chọn lý tưởng phù hợp với nhiều mục đích sử dụng và ứng dụng khác nhau. Công nghệ tiên tiến với thiết kế thông minh làm cho bộ trao đổi nhiệt Sondex đạt được hiệu suất cao, bền bỉ là lựa chọn hàng đầu co các giải pháp trao đổi nhiệt đồng thời cũng là một sự đầu tư tuyệt với cho những lợi ích dài lâu.
Hiệu suất làm việc cao giúp cho bộ trao đổi nhiệt của Sondex có thiết kế nhỏ gọn, phù hợp với nhiều không gian, tiết kiếm thời gian thi công và tiết kiệm chi phí vận hành.
Với danh mục sản phẩm phong phú, các thiết bị trao đổi nhiệt của Sondex được tùy chỉnh từng bộ phận trao đổi nhiệt giúp đáp ứng chính xác các yêu cầu về kỹ thuật của khách hàng. Khách hàng được trải nghiệm sản phẩm phù hợp nhất theo đúng yêu cầu của bản thân mình với chi phí nhỏ nhất và tiện nghi cao nhất.
Một số ứng dụng của thiết bị trao đổi nhiệt dạng tấm Sondex
+ Ứng dụng trong công nghiêp HAVC: Dàn nóng (dàn ngưng tụ),Dàn lạnh (dàn bay hơi),Hệ sản xuất nước lạnh (chiller)
+ ứng dùng trong công nghiệp thực phẩm: gia nhiệt dịch trộn, thanh trùng, tiệt trùng, cô đặc thực phẩm,...
+ ứng dụng trong công nghiệp hàng hải: sinh hàn, bán dẫn.
+ ứng dụng trong công nghiệp năng lượng: Làm mát tuabin,Tách ẩm,Thu hồi nhiệt khói thải.
+ Ứng dụng trong công nghiệp hóa chất: Gia nhiệt, giải nhiệt dung dịch trước và sau phản ứng,Giấy và bột giấy.
Ngoài ra thiết bị trao đổi nhiệt còn được ứng dụng trong nhiều lĩnh vực khác như sản xuất mía đường, dược phẩm, đồ uống,....
Tại thị trường Việt Nam, Sondex hiện là một trong những thương hiệu hàng đầu, một sự lựa chọn được phần lớn khách hàng nghĩ tới khi cần giải pháp về thiết bị trao đổi nhiệt.
Nơi mua bộ trao đổi nhiệt dạng tấm Sondex uy tín, giá cạnh tranh
CTY CP Vật Tư Thiết Bị Công Nghiệp Sài Gòn hiện đang là đơn vị phân phối chính hãng cho các thiết bị trao đổi nhiệt của Sondex. Với phương châm HÀNG CHÍNH HÃNG-GIÁ CẠNH TRANH- GIAO HÀNG NHANH- BẢO HÀNH UY TÍN,khách hàng sử dụng sản phẩm do chúng tôi cung cấp sẽ nhận được rất nhiều lợi ích:
+ Sản phẩm chính hãng, chất lượng, xuất xứ rõ ràng.
+ Giao hàng toàn quốc trong thời gian nhanh nhất.
+ Dịch vụ chuyên nghiệp, tận tâm.
+ Chính sách bán hàng, mức giá cạnh tranh với nhiều ưu đãi vô cùng hấp dẫn.
Khách hàng quan tâm đến thiết bị trao đổi nhiệt Sondex và bộ trao đổi nhiệt dạng tấm Sondex vui lòng liên hệ với chúng tôi thông qua Hotline: 0833.888.505 hoặc 0865.840.889 để được tư vấn và báo giá cụ thể. Trân trọng!!
