Thiết bị trao đổi nhiệt dạng tấm

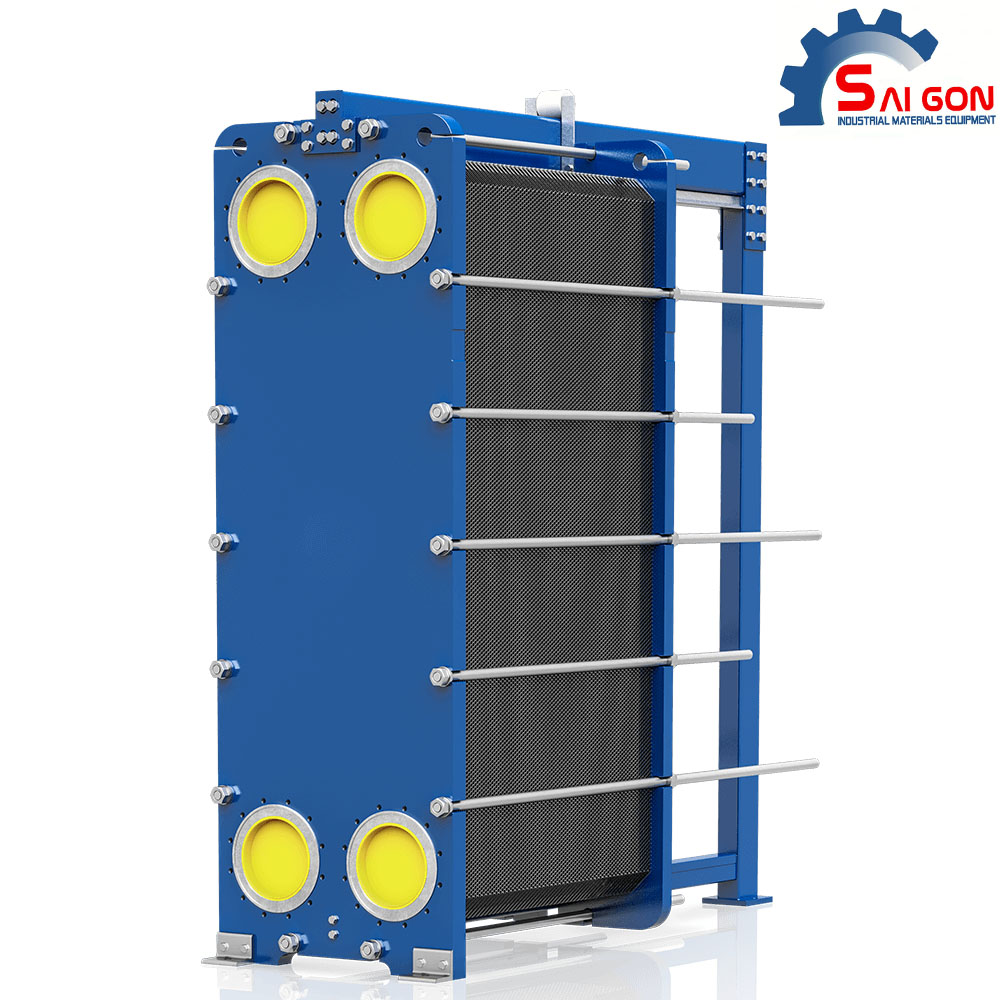

Giới thiệu thiết bị trao đổi nhiệt dạng tấm

Thiết bị trao đổi nhiệt dạng tấm được cấu tạo từ nhiều tấm kim loại mỏng được đục bốn lỗ, lắp ráp theo yêu cầu thiết kế và được nén bởi tấm ép cố định, tấm ép di động, thanh dẫn hướng và vít kẹp. Tấm trao đổi nhiệt được tạo thành bằng cách dập một lần bằng máy ép công suất lớn, đục bốn lỗ ở góc và được trang bị các miếng đệm (gasket) phù hợp để làm kín và thoát nước. Các tấm được lắp ráp so le và xếp chồng lên nhau để tạo thành các tiếp điểm lưới phức tạp với diện tích tiếp xúc tối ưu nhất giữa các kênh chất lỏng. Môi chất lạnh và môi chất nóng được đặt ở cả hai mặt của mỗi tấm để trao đổi nhiệt trong dòng ngược dòng.

Sơ đồ cấu tạo của thiết bị trao đổi nhiệt dạng tấm

Tại sao sử dụng thiết bị trao đổi nhiệt dạng tấm

Bộ trao đổi nhiệt dạng tấm đặc biệt có độ dày tấm tương đối mỏng, chỉ 0,35 ~ 0,55mm, hệ số truyền nhiệt cao hơn, tối đa có thể đạt 7000 W/㎡.℃, phù hợp với điều kiện làm việc có chênh lệch nhiệt độ trung bình logarit nhỏ. Sự chênh lệch nhiệt độ tối thiểu có thể đạt tới 1 ℃, được sử dụng rộng rãi để trao đổi nhiệt ở lớp giữa của các tòa nhà cao tầng.

Hệ số truyền nhiệt cao

Nói chung, giá trị hệ số truyền nhiệt X của hệ thống truyền nhiệt của thiết bị trao đổi nhiệt dạng tấm có thể đạt tới 3000 ~ 7000W / ㎡. ℃. Điều này cho thấy bộ trao đổi nhiệt dạng tấm chỉ cần trung bình từ 1/2 đến 1/4 diện tích của bộ trao đổi nhiệt dạng vỏ và ống để đạt được hiệu quả trao đổi nhiệttương tự.

Chi phí đầu tư thấp

Trong cùng một điều kiện làm việc, bộ trao đổi nhiệt dạng tấm giúp giảm đáng kể đầu tư thiết bị, tiêu thụ điện năng và các chi phí khác do diện tích trao đổi nhiệt, không gian sàn và tiêu thụ nước làm mát thấp. Đặc biệt khi sử dụng các vật liệu đắt tiền thì việc giảm đầu tư càng rõ ràng.

Cấu trúc nhỏ gọn và bảo trì thuận tiện

Trong cùng điều kiện làm việc, không gian chiếm dụng của thiết bị trao đổi nhiệt dạng tấm chỉ bằng 1/2 ~ 1/3 không gian của bộ trao đổi nhiệt dạng vỏ và ống. Việc bảo trì thuận tiện, chỉ cần nới lỏng vít kẹp, Nó có thể được tháo rời và lắp ráp trong không gian ban đầu và không cần phải dành nhiều không gian để bảo trì như bộ trao đổi nhiệt dạng vỏ và ống.

Đặc điểm tấm trao đổi nhiệt

Tấm trao đổi nhiệt sử dụng thiết kế khuôn tiên tiến hơn, phân phối chất lỏng thông qua cấu trúc shunt hình chữ thập, thanh dẫn hướng sử dụng định vị sáu điểm và góc gấp nếp tạo ra các góc tù và nhọn. Vòng đệm sử dụng loại đệm nút BRK và không còn giữa miếng đệm và tấm Nó cần keo để cố định, thuận tiện cho việc tháo lắp và bảo trì. Bằng cách này, loại tấm có hiệu suất nhiệt cao, điện trở thấp và định vị tấm chính xác.

Tấm của nó mỏng (0,35 ~ 0,55mm), thiết kế ngược dòng, uốn nếp hình xương cá cho phép chất lỏng có sự hỗn loạn mạnh ở tốc độ dòng chảy rất thấp và sự hỗn loạn có tác dụng tự làm sạch để ngăn chặn sự phát sinh bụi bẩn, đảm bảo truyền nhiệt của nó Hiệu quả đặc biệt cao.

Diện tích trao đổi nhiệt có thể tăng hoặc giảm theo ý muốn: Các tấm của thiết bị trao đổi nhiệt dạng tấm là các đơn vị độc lập, diện tích hoặc lưu lượng trao đổi nhiệt có thể tăng hoặc giảm tùy ý, để thích ứng với yêu cầu của các điều kiện làm việc khác nhau.

Sử dụng an toàn và đáng tin cậy: Hai con dấu được thiết kế trên thiết bị làm kín giữa các tấm, và một lỗ tín hiệu được mở ra cùng một lúc. Chức năng báo động an ninh.


Các chỉ tiêu kỹ thuật của thiết bị trao đổi nhiệt dạng tấm

Áp suất làm việc: cao hơn 2.0MPa

Nhiệt độ thiết kế: -50 ～ 200 ℃

Độ dày tấm: 0,45 ～ 0,7mm

Chế độ kết nối: ren, mặt bích, liên hiệp

Vật liệu tấm: AISI304, 316, 316L, titan (TA1), Hastelloy (C-276), 254SMO, niken, 310S, 904,....

Vật liệu gioăng (Gasket): NBR, EPDM, VITON,....
