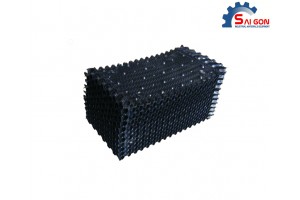

Tấm tản nhiệt 500x900mm
18,000 đ

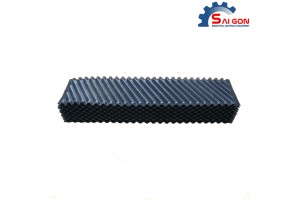

Tấm tản nhiệt (610x1220mm)
18,000 đ

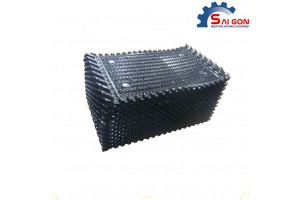

Tấm tản nhiệt 620x1000mm
22,000 đ

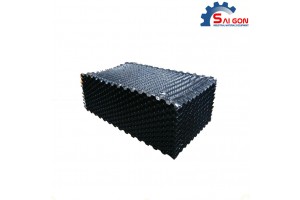

Tấm tản nhiệt 620x1080
38,000 đ
Tấm tản nhiệt 620x1200mm
29,000 đ
Tấm tản nhiệt (800x750mm)
27,000 đ

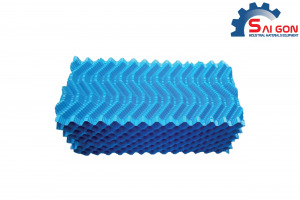

Tấm tản nhiệt dạng sóng S
39,000 đ
Tấm tản nhiệt PVC
18,000 đ
Tấm tản nhiệt tháp giải nhiệt Alpha
30,000 đ

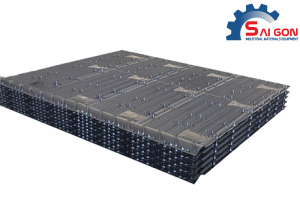

Tấm tản nhiệt tháp giải nhiệt BAC
29,000 đ
Tấm tản nhiệt tháp giải nhiệt Kuken
38,050 đ
Tấm tản nhiệt tháp giải nhiệt Marley
33,000 đ
Tấm tản nhiệt tháp giải nhiệt Tashin
30,000 đ
Tấm tản nhiệt tròn
35,500 đ
Tấm tản nhiệt vuông
33,000 đ
Tháp giải nhiệt được sử dụng để làm mát nước sao cho hiệu quả nhất. Để quy trình tản nhiệt diễn ra nhanh chóng thì sự tiếp xúc giữa nước và không khí phải đạt diện tích tối đa. Vì thế, tấm tản nhiệt được lắp vào tháp như một phương tiện hỗ trợ việc mở rộng bề mặt tiếp xúc này. Filling tháp giải nhiệt được xem như công cụ cải thiện sự tương tác của không khí với nguồn nước nóng.
Tấm tản nhiệt là gì? Đặc điểm của filling tháp giải nhiệt
Tháp giải nhiệt có bản chất như một thiết bị chứa nguồn nước cần tản nhiệt. Mục đích là lấy nước nóng từ nhà máy và làm mát nó. Sau đó loại bỏ lượng nhiệt độ cao thông qua quá trình bay hơi và trao đổi nhiệt để có thể tái sử dụng nước. Nhằm tăng cường cơ chế tản nhiệt, tháp sẽ được lắp vào một bộ phận để cải thiện sự tiếp xúc giữa nước và không khí. Bộ phận đó được gọi là tấm tản nhiệt.
Tấm tản nhiệt nước hay filling tháp giải nhiệt, tấm chia nước, màng giải nhiệt, màng lọc PVC,… là một trong những bộ phận quan trọng của tháp làm mát. Tấm tản nhiệt có nhiệm vụ làm tăng diện tích tiếp xúc giữa nước và không khí. Diện tích bề mặt lớn giúp cho tốc độ bay hơi của nước cao hơn, từ đó nước nóng được làm mát nhanh chóng. Mặt khác, linh kiện này được xem như trung tâm của tháp giải nhiệt và đôi khi còn là dấu hiệu để kiểm tra hiệu suất hoạt động của tháp.
Tấm tản nhiệt nước hay filling tháp giải nhiệt, tấm chia nước, màng giải nhiệt, màng lọc PVC,… là một trong những bộ phận quan trọng của tháp làm mát. Tấm tản nhiệt có nhiệm vụ làm tăng diện tích tiếp xúc giữa nước và không khí. Diện tích bề mặt lớn giúp cho tốc độ bay hơi của nước cao hơn, từ đó nước nóng được làm mát nhanh chóng. Mặt khác, linh kiện này được xem như trung tâm của tháp giải nhiệt và đôi khi còn là dấu hiệu để kiểm tra hiệu suất hoạt động của tháp.

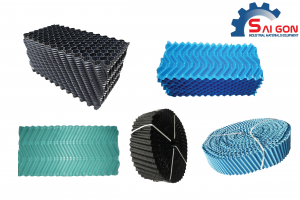

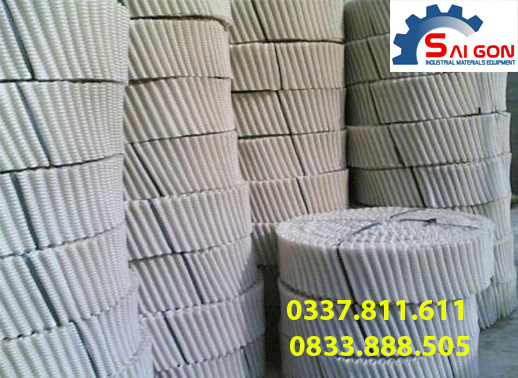

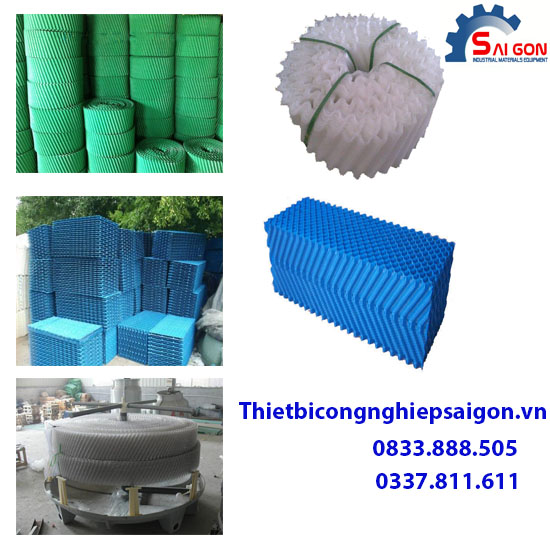

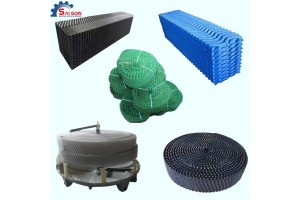

Tấm tản nhiệt thường được làm tự nhựa PP hoặc PVC
Tấm tản nhiệt thường được làm từ PVC, PP. Đối với nước cần xử lý có nhiệt độ cao hoặc tính chất đặc biệt thì thường được trang bị màng tản nhiệt filling gỗ, filling composite. Cấu trúc bề mặt của filling tháp giải nhiệt có dạng sóng xiên, sóng điểm, sóng tổ ong, phẳn,… Tuỳ vào model tháp mà người dùng sẽ chọn tấm chia nước phù hợp để lắp đặt.
Chức năng và nguyên lý hoạt động của tấm tản nhiệt
Tháp giải nhiệt bao gồm nhiều tấm tản nhiệt được xếp chồng lên nhau tạo thành khối. Mỗi dòng tháp khác nhau sẽ sử dụng khối filling có độ dày và chiều cao khác nhau. Khi tháp hoạt động, tấm chia nước đảm nhận vai trò phân chia dòng nước lạnh và nước nóng từ hơi nóng của thiết bị máy móc và thải ra không khí. Từ đó giúp tăng khả năng tản nhiệt, kéo dài thời gian lưu trú của nước làm mát, tăng khả năng, diện tích truyền nhiệt, giúp nước được phân phối đồng đều và làm mát hiệu quả hơn.
Tấm tản nhiệt nước có nguyên lý hoạt động như sau: Filling tháp giải nhiệt tạo điều kiện cho nước nóng tiếp xúc nhiều hơn với không khí để làm mát nhanh chóng. Sau khi được làm mát, nước sẽ chảy vào buồng chứa nước và tiếp tục được bơm lại để giải nhiệt nguồn nước nóng khác theo vòng tuần hoàn. Khí nóng bay hơi khỏi khối màng giải nhiệt và thoát ra bên ngoài. Lượng nhiệt thải sinh ra trong quá trình sản xuất công nghiệp hoặc làm lạnh sẽ được loại bỏ bởi nước làm mát.
Tấm tản nhiệt nước có nguyên lý hoạt động như sau: Filling tháp giải nhiệt tạo điều kiện cho nước nóng tiếp xúc nhiều hơn với không khí để làm mát nhanh chóng. Sau khi được làm mát, nước sẽ chảy vào buồng chứa nước và tiếp tục được bơm lại để giải nhiệt nguồn nước nóng khác theo vòng tuần hoàn. Khí nóng bay hơi khỏi khối màng giải nhiệt và thoát ra bên ngoài. Lượng nhiệt thải sinh ra trong quá trình sản xuất công nghiệp hoặc làm lạnh sẽ được loại bỏ bởi nước làm mát.

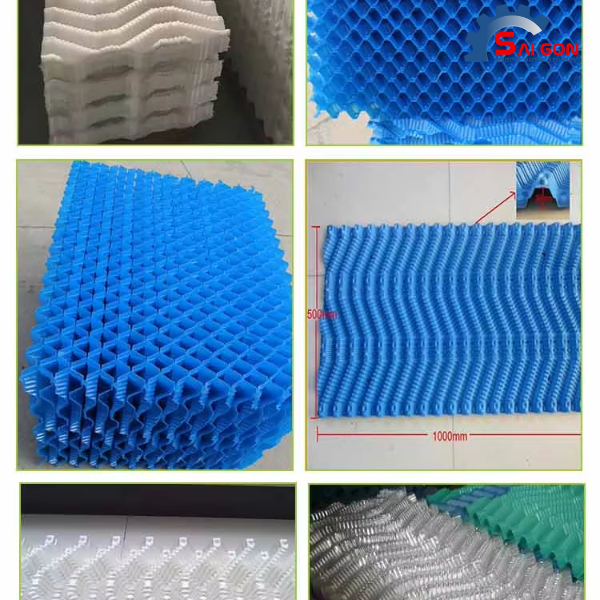

Tấm tản nhiệt làm tăng diện tích tiếp xúc giữa nước và không khí
Phân loại tấm tản nhiệt, có những loại nào?
Có nhiều cách phân loại tấm tản nhiệt của cooling tower. Có thể phân loại theo mục đích sử dụng cho tháp giải nhiệt tròn và tháp giải nhiệt vuông. Hoặc phân loại filling tháp giải nhiệt dựa theo chất liệu, cấu tạo sóng,… Bên cạnh đó, còn có thể chia thành tấm tản nhiệt màng (Film Fill) và tấm tản nhiệt dạng nước bắn (Splash Fill).

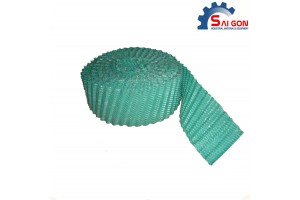

Tấm tản nhiệt tròn và tấm tản nhiệt vuông
Tấm tản nhiệt tròn và tấm tản nhiệt vuông được lắp tương ứng cho dòng tháp tròn và vuông. Tuỳ vào tiêu chí sử dụng mà người dùng sẽ chọn loại phù hợp.
-
Tấm tản nhiệt tròn: Kích thước thường thấy của filling tháp giải nhiệt tròn là chiều cao từ 225mm đến 305mm. Tấm tản nhiệt tròn thường được sản xuất từ chất liệu PVC hoặc PP với màu sắc đa dạng như xanh, đen, trắng, xám. Tấm tản nhiệt PVC có giá thành rẻ, nhiều mẫu mã, đáp ứng được các yêu cầu giải nhiệt thông thường ở nguồn nước nóng 70 độ C. Còn tấm tản nhiệt PP có giá thành cao hơn nhưng khả năng chịu nhiệt tốt nên được ứng dụng cho các yêu cầu đặc biệt khác, chẳng hạn như dòng nước nóng 100 độ C.
-

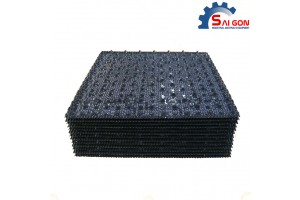

Tấm tản nhiệt vuông: Tương tự như tấm tản nhiệt tròn, tấm đệm tháp giải nhiệt vuông cũng được sản xuất từ PP hoặc PVC và có đa dạng màu sắc. Kích thước phổ biến của màng giải nhiệt vuông là 500 x 900mm, 800 x 750mm, 400 x 700 mm,…

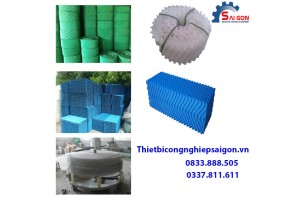

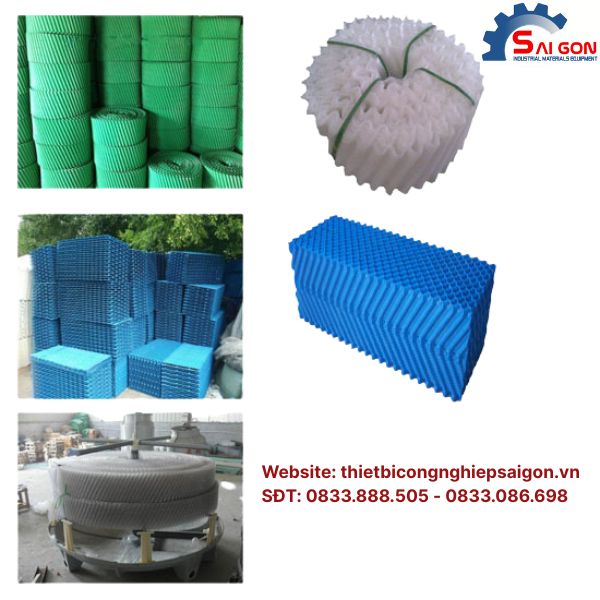

Tấm tản nhiệt tròn và tấm tản nhiệt vuông được lắp đặt cho tháp giải nhiệt tròn, vuông tương ứng
Tấm tản nhiệt màng (Film fill), tấm tản nhiệt dạng nước bắn (Splash fill)
Cả 2 loại film fill và splash fill đều có thể sử dụng cho tháp giải nhiệt ngược dòng và tháp giải nhiệt dòng chảy chéo.
-
Tấm tản nhiệt dạng nước bắn (splash fill): Tấm chia nước splash fill hiện nay được làm bằng PVC cho phép tốc độ truyền nhiệt cao hơn. Dòng filling này thường dùng để tản nhiệt cho nước chất lượng kém và chúng có tuổi thọ lâu dài, vệ sinh dễ dàng.
-
Tấm tản nhiệt màng (film fill): Tấm tản nhiệt PVC film fill tạo diện tích bề mặt tiếp xúc lớn trong tháp giải nhiệt giúp tăng tốc độ truyền nhiệt. Dòng filling này thường sử dụng để làm mát nước sạch.

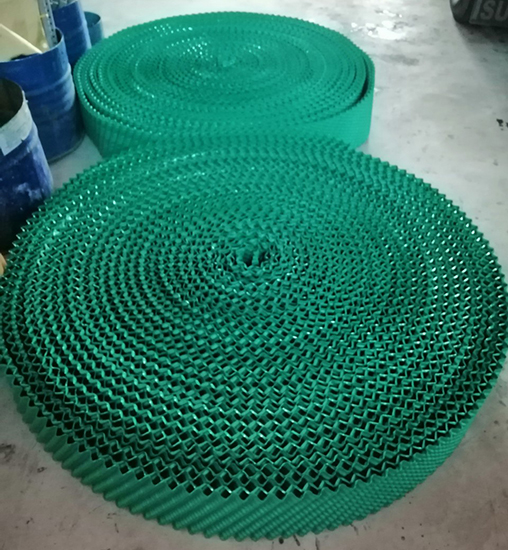

Cách tính giá của tấm tản nhiệt tháp giải nhiệt tròn
Tấm tản nhiệt tròn là dạng filling giải nhiệt nước được lắp đặt trong tháp làm mát tròn. Dạng tấm thường dùng là loại PVC có màu xanh. Tháp tròn được sử dụng phổ biến tại Việt Nam, do đó nhu cầu mua tấm tản nhiệt tròn để thay thế của doanh nghiệp là rất cao. Dưới đây, Thiết Bị Công Nghiệp Sài Gòn sẽ hướng dẫn bạn cách tính giá tấm tản nhiệt tháp giải nhiệt tròn.
Giá của tấm tản nhiệt nước tròn phụ thuộc vào khối lượng (kg) của khối đệm filling. Công thức tính giá tấm tản nhiệt tháp giải nhiệt tháp giải nhiệt tròn như sau:
Giá của tấm tản nhiệt nước tròn phụ thuộc vào khối lượng (kg) của khối đệm filling. Công thức tính giá tấm tản nhiệt tháp giải nhiệt tháp giải nhiệt tròn như sau:
Giá Tổng = S x h x 33 x Đơn Giá
Trong đó:
S: Diện tích tấm tản nhiệt tròn (m2)
h: Chiều cao (độ dày) khối tấm tản nhiệt (m)
Đơn Giá: Giá tiền mỗi kg. Thiết Bị Sài Gòn áp dụng 150.000VNĐ/kg (Cập nhật ngày 06/12/2022)
Lưu ý:
S: Diện tích tấm tản nhiệt tròn (m2)
h: Chiều cao (độ dày) khối tấm tản nhiệt (m)
Đơn Giá: Giá tiền mỗi kg. Thiết Bị Sài Gòn áp dụng 150.000VNĐ/kg (Cập nhật ngày 06/12/2022)
Lưu ý:
- Đối với các dòng tháp tiêu chuẩn như Alpha, Tashin, TTP,... thì sử dụng 2 tầng khối đệm chồng lên nhau. Một tầng dày 300mm và một tầng dày 225mm. Tổng độ dày là 0,525m.
- Đường kính tấm tản nhiệt = Đường kính tháp - 0,2m
Ví dụ: Tính giá tấm tản nhiệt dùng cho tháp giải nhiệt Alpha tròn 100RT
- Tháp giải nhiệt Alpha 100RT có đường kính là 2,8m nên đường kính tấm tản nhiệt là 2,6m. Suy ra bán kính 1,3m
- Diện tích tấm tản nhiệt tròn là (1,3)^2 * 3,14 bằng 5,3066
- Giá tổng = 5,3066 x 0,525 x 33 x 150.000 = 13.790.000VNĐ
Một số lưu ý khi sử dụng filling tháp giải nhiệt
Khối tấm tản nhiệt nước chính là trung tâm của tháp giải nhiệt và là linh kiện quan trọng của tháp. Chức năng chính của filling tháp giải nhiệt là tăng diện tích tiếp xúc giữa nước nóng và không khí để đảm bảo tốc độ truyền nhiệt diễn ra hiệu quả. Trong quá trình sử dụng và trước khi lắp đặt tấm tản nhiệt, người dùng cần có một số lưu ý để đảm bảo khả năng hoạt động của tấm filling. Những điều cần lưu ý đó là:
-
Kích thước của tấm đệm tháp giải nhiệt đáp ứng được tiêu chuẩn đối với từng model tháp.
-
Tuỳ theo hình thức tháp giải nhiệt là tròn hay vuông mà người dùng sẽ lắp đặt loại filling tháp giải nhiệt tương ứng. Không được cắt hay nhầm lẫn giữa 2 dòng sản phẩm.
-
Tuỳ theo tính chất của nước thải, chẳng hạn như nhiệt độ nước đầu vào mà lắp đặt tấm tản nhiệt PVC hay PP.
-
Trong quá trình thay thế, lắp đặt cần chú ý khoảng cách từ đỉnh tháp đến đầu dưới quạt bằng 1,2 lần đường kính quạt để đảm bảo chức năng lấy gió và làm mát của thiết bị.

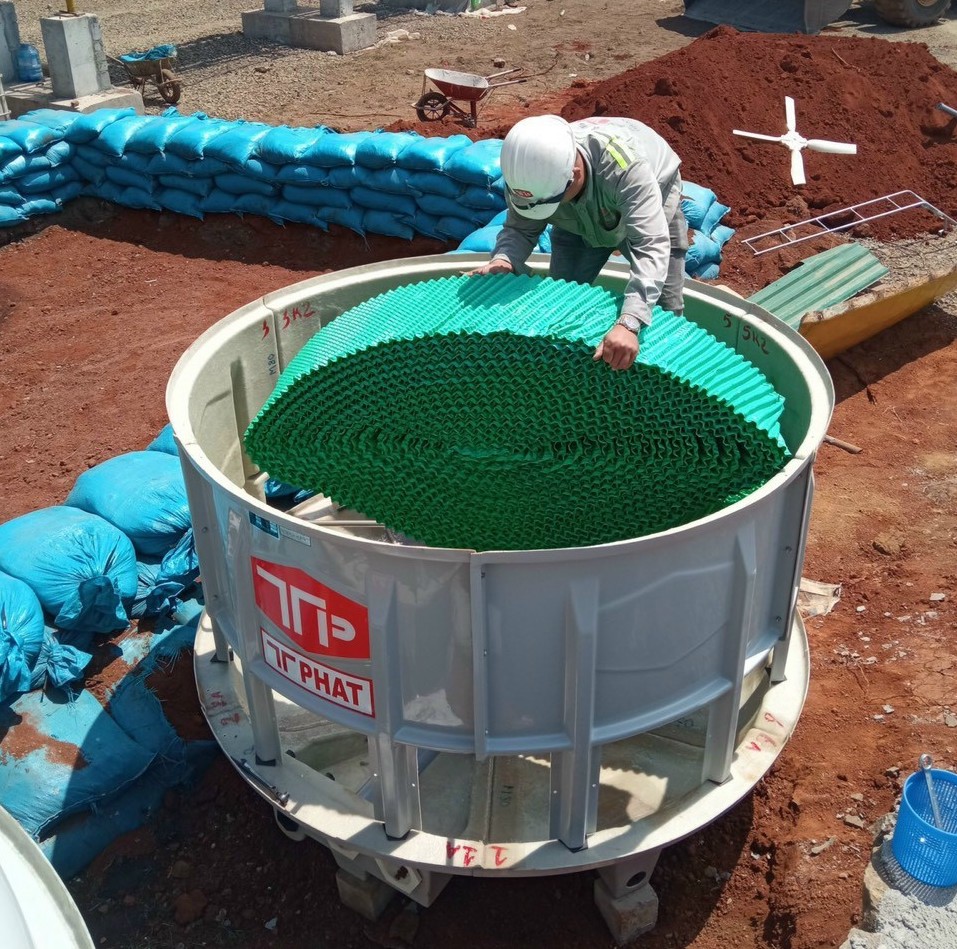

Bạn cần đảm bảo yêu cầu kỹ thuật khi lắp đặt tấm chia nước tháp giải nhiệt
-
Khi lắp đặt cần phải chính xác và đạt tiêu chuẩn để đảm bảo hiệu quả tản nhiệt. Đối với tháp giải nhiệt tròn thì sẽ cuộn tấm tản nhiệt lại sao cho vừa với kích thước của tháp.
-
Cần lựa chọn cơ sở cung cấp linh kiện tháp giải nhiệt uy tín và đáng tin cậy. Vừa đảm bảo chất lượng sản phẩm, vừa mua được tấm tản nhiệt giá tốt.
Cuối cùng, việc sử dụng tháp giải nhiệt đúng cách sẽ đảm bảo hiệu quả tản nhiệt nước tuần hoàn trong các nhà máy sản xuất công nghiệp. Mà trong đó, tấm giải nhiệt chính là yếu tố thúc đẩy quá trình lưu thông giữa nhiệt độ và nước. Vì thế nên bạn cần chọn tấm đệm tháp giải nhiệt đạt chất lượng cao.
Hiện nay, Công ty Cổ phần Vật tư Thiết bị Công nghiệp Sài Gòn là đơn vị chuyên nhập khẩu và phân phối tấm tản nhiệt trên toàn quốc. Chúng tôi có đầy đủ các loại filling tháp giải nhiệt cho các model của hãng Alpha, Tashin, Liangchi,… Bên cạnh đó, Thiết bị Công nghiệp Sài Gòn còn là đối tác lâu năm của những thương hiệu lớn, lâu năm và uy tín trên thị trường. Do đó chúng tôi cam kết sẽ mang đến khách hàng các sản phẩm tháp giải nhiệt, linh kiện tháp giải nhiệt giá tốt nhất, chất lượng nhất. Đối với tấm filling tản nhiệt do Thiết bị Công nghiệp Sài Gòn phân phối có thời gian bảo hành dài hạn lên đến 18 tháng giúp khách hàng yên tâm sử dụng. Nếu bạn quan tâm đến tấm tản nhiệt, vui lòng liên hệ đến Hotline 0833.888.505 - 0865.840.889 24/7 để được tư vấn và hướng dẫn mua hàng. Trân trọng cảm ơn quý khách hàng!
