Cấu Tạo Và Nguyên Lý Hoạt Động Của Tháp Giải Nhiệt Nước

Tháp giải nhiệt là thiết bị làm mát nước tuần hoàn bằng cách đưa nhiệt từ nước ra môi trường không khí. Thiết bị thường được sử dụng trong nhà máy, hệ thống chiller giải nhiệt nước, máy ép nhựa, thiết bị trao đổi nhiệt và nhiều dây chuyền sản xuất phát sinh nhiệt.

Để hiểu vì sao cooling tower có thể làm giảm nhiệt độ nước, cần nắm rõ hai yếu tố: cấu tạo của tháp giải nhiệt và nguyên lý trao đổi nhiệt giữa nước với không khí. Mỗi bộ phận như tấm tản nhiệt, motor, quạt hay hệ thống phân phối nước đều ảnh hưởng trực tiếp đến khả năng vận hành của thiết bị.

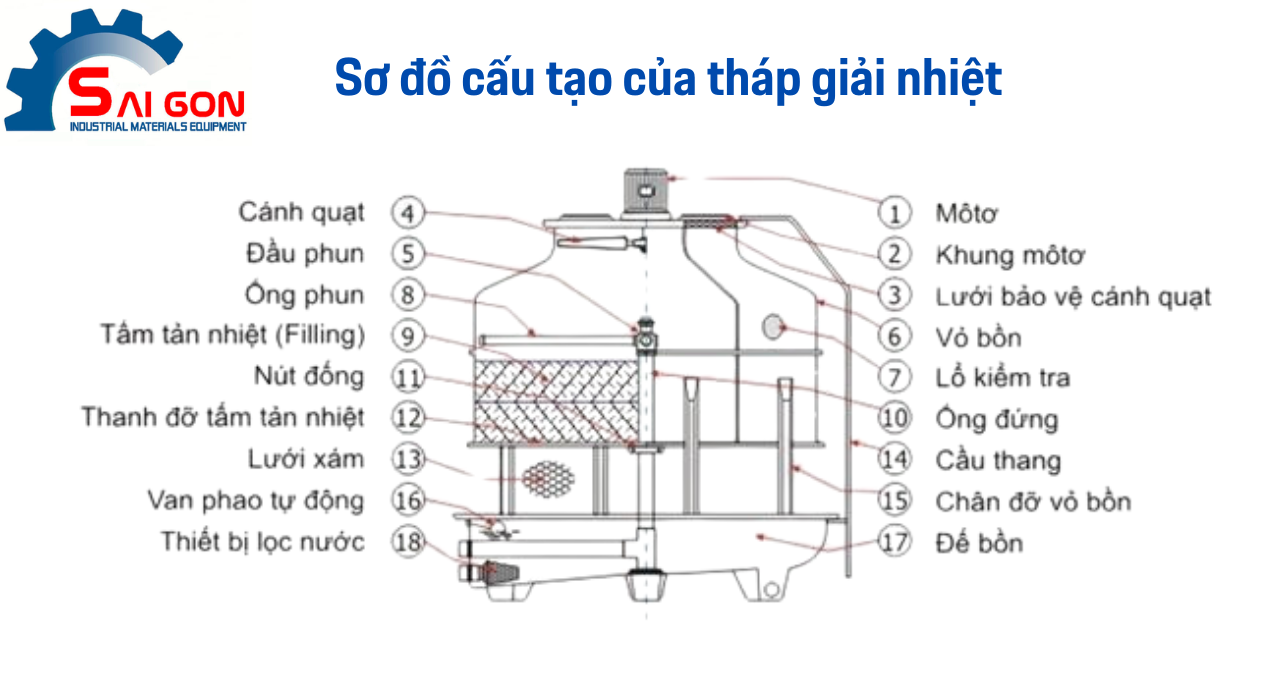

Cấu Tạo Tháp Giải Nhiệt

Tùy loại tháp tròn, tháp vuông hoặc cấu hình của từng nhà sản xuất, kết cấu có thể khác nhau. Tuy nhiên, một tháp giải nhiệt nước công nghiệp thường gồm các bộ phận chính sau.

Thân và bồn tháp

Nhiều loại tháp công nghiệp sử dụng vật liệu FRP/composite cho phần vỏ và bồn nhằm phù hợp với môi trường thường xuyên tiếp xúc với nước và độ ẩm.

• Thân tháp tạo không gian cho quá trình lưu thông nước và không khí, đồng thời bảo vệ các linh kiện bên trong.

• Phần bồn phía dưới có nhiệm vụ thu nước sau khi được giải nhiệt trước khi bơm tuần hoàn đưa nước trở lại hệ thống.

Tấm tản nhiệt – Fill

Tấm tản nhiệt tháp giải nhiệt là khu vực tạo diện tích tiếp xúc lớn giữa nước và không khí.

Nước nóng khi đi qua fill được trải thành màng hoặc các dòng nhỏ, giúp tăng thời gian tiếp xúc với luồng khí. Nhờ đó, quá trình truyền nhiệt và bay hơi diễn ra thuận lợi hơn. Nếu fill bị cáu cặn, tắc hoặc biến dạng, hiệu quả trao đổi nhiệt của tháp có thể giảm.

Motor và cánh quạt

Motor tạo chuyển động cho cánh quạt, giúp duy trì luồng không khí đi qua bên trong tháp.

Quạt có vai trò quan trọng vì khả năng giải nhiệt không chỉ phụ thuộc vào lượng nước mà còn liên quan trực tiếp đến lưu lượng không khí đi qua tấm tản nhiệt.

Hệ thống phân phối nước

Nước nóng được đưa lên tháp thông qua đường ống và hệ thống phân phối. Tùy thiết kế, tháp có thể sử dụng:

• Đầu chia nước.
• Vòi phun.
• Máng phân phối.
• Hệ thống đường ống chia nước.

Mục tiêu là đưa nước phân bố tương đối đều trên bề mặt fill. Nếu một khu vực nhận quá nhiều nước trong khi khu vực khác thiếu nước, khả năng trao đổi nhiệt của toàn tháp sẽ bị ảnh hưởng.

Bộ chắn nước

Bộ chắn nước giúp hạn chế các giọt nước nhỏ bị dòng khí cuốn ra khỏi tháp. Nhờ đó, hệ thống giảm lượng nước thất thoát ngoài quá trình bay hơi cần thiết.
Hệ thống cấp bù và xả nước

Trong quá trình hoạt động, nước bị hao hụt do bay hơi, cuốn theo dòng khí và xả đáy.

Hệ thống cấp bù bổ sung lượng nước thiếu để duy trì mực nước trong bồn. Đường xả đáy giúp hỗ trợ kiểm soát cặn và nồng độ chất hòa tan trong hệ thống tuần hoàn.

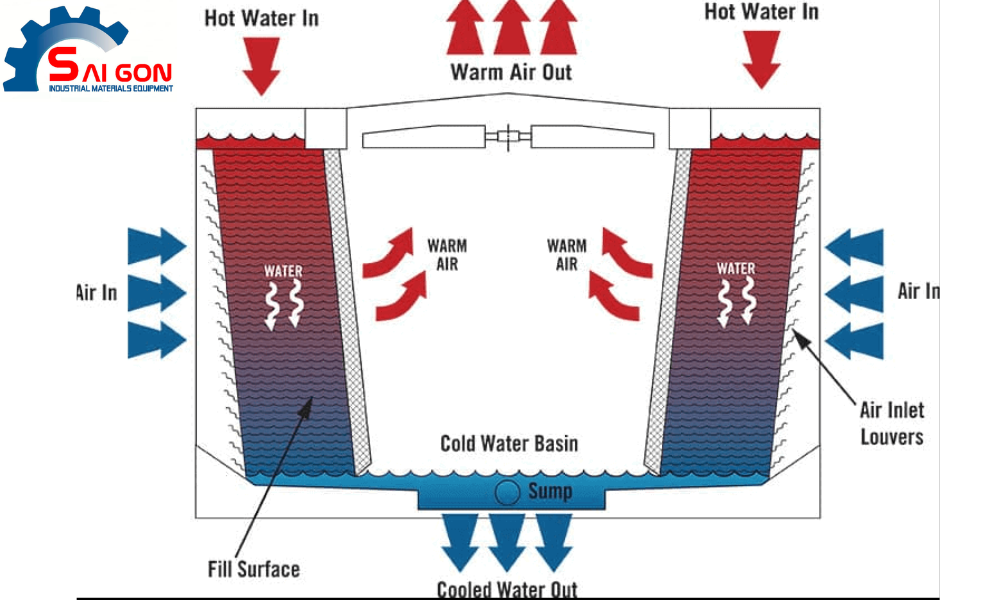

Nguyên Lý Hoạt Động Của Tháp Tản Nhiệt Nước Công Nghiệp

Nguyên lý của cooling tower có thể hiểu qua một chu trình đơn giản như sau:
Nước nóng → phân phối lên tháp → đi qua tấm tản nhiệt → tiếp xúc với không khí → giảm nhiệt → thu về bồn → quay lại hệ thống.

Bước 1: Nước nóng được đưa lên tháp

Nước sau khi lấy nhiệt từ máy móc, bình ngưng hoặc thiết bị trao đổi nhiệt được bơm về tháp giải nhiệt. Đây là dòng nước có nhiệt độ cao cần được giảm nhiệt trước khi quay trở lại hệ thống.

Bước 2: Nước được trải trên tấm tản nhiệt

Hệ thống phân phối đưa nước xuống fill. Thay vì chảy thành một dòng lớn, nước được trải ra trên diện tích rộng hơn, tạo điều kiện để tiếp xúc với nhiều không khí hơn.

Bước 3: Quạt tạo luồng không khí qua tháp

Quạt hút hoặc đẩy không khí qua vùng trao đổi nhiệt. Tùy kết cấu tháp, hướng chuyển động giữa nước và không khí thường thuộc một trong hai dạng:

• Counter Flow: không khí di chuyển ngược chiều với dòng nước.
• Cross Flow: không khí di chuyển theo phương giao cắt với dòng nước.

Dù cấu hình khác nhau, mục tiêu đều là tạo điều kiện cho nước và không khí tiếp xúc hiệu quả.

Bước 4: Trao đổi nhiệt và bay hơi diễn ra

Khi nước nóng tiếp xúc với không khí, hai quá trình chính xảy ra.

• Trao đổi nhiệt trực tiếp: nhiệt từ nước truyền sang không khí có nhiệt độ thấp hơn.
• Bay hơi: một phần nhỏ nước chuyển thành hơi và lấy nhiệt từ phần nước còn lại.

Quá trình bay hơi này đóng vai trò quan trọng trong khả năng làm mát của tháp giải nhiệt.

Bước 5: Nước lạnh được thu về bồn

Sau khi trao đổi nhiệt, phần nước còn lại có nhiệt độ thấp hơn sẽ rơi xuống bồn chứa. Bơm tuần hoàn đưa lượng nước này trở lại máy móc hoặc hệ thống cần làm mát. Sau khi tiếp tục nhận nhiệt, nước lại quay về cooling tower và chu trình được lặp lại.



Ứng dụng của tháp giải nhiệt trong các lĩnh vực nào?

Thiết bị tản nhiệt nước được sử dụng rộng rãi trong sản xuất chế tạo công nghiệp và cả ứng dụng đời sống hằng ngày. Dưới đây là tổng quan một số ứng dụng nổi bật nhất:

Nhứng ứng dụng của tháp giải nhiệt phổ biến trong các lĩnh vực nào?

Hệ thống tháp giải nhiệt là tiêu chuẩn trong nhiều ngành công nghiệp, bao gồm điện, thương mại, HVAC và công nghiệp. Trong cơ sở công nghiệp, hệ thống tháp thải nhiệt từ máy móc, vật liệu xử lý được gia nhiệt, cùng với các nguồn khác. Cụ thể, tháp giải nhiệt công nghiệp là điển hình trong các nhà máy chế biến thực phẩm, nhà máy dầu khí, nhà máy khí đốt tự nhiên, nhà máy hóa dầu,...
Ngoài ra, tháp giải nhiệt còn được ứng dụng trong: Máy nén khí làm mát bằng nước, máy ép kim và thổi nhựa, máy tạo hình khuôn,.....
